母线折弯机

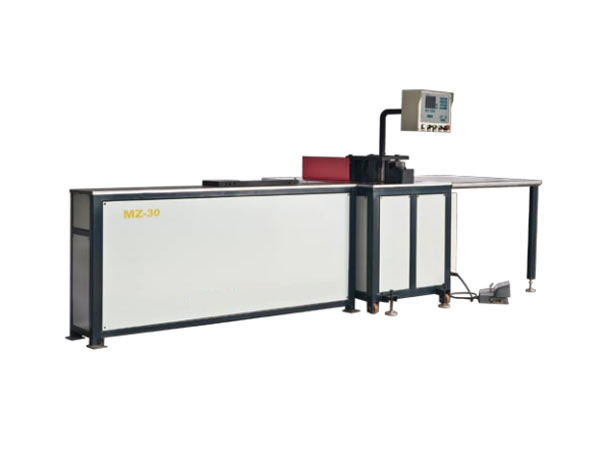

MZ-30 数控母线折弯机，是对已完成冲孔板材进行折弯的专门设备。
产品型号：MZ-30
咨询热线：0531-85993698
在线咨询
产品详情
MZ-30 数控母线折弯机，是对已完成冲孔板材进行折弯的专门设备。本机器采用 DELEM DM51 折弯系统，采用高档电液比例阀，光栅尺反馈，伺服电机挡料，能实现全自动折弯。生产效率高，折弯精度准，是高、低压制造业的理想设备。伺服液压驱动系统的应用和高精度光栅尺的反馈，使得滑块在折弯过程中能实现自动快慢速转换，顺滑而准确的运动。
1）折弯控制系统
折弯机专用两轴系统。X 轴采用交流伺服电机，Y 轴电液比例控制驱动，光栅反馈。采用角度编程，能够根据材料、板厚和模具自动计算 Y 轴行程和折弯压力。
2）液压系统
液压系统驱动折弯机构运动，最大公称力300kN。采用比例伺服阀和光栅构成闭环控制，定位精度 ±0.1mm。在设计上使用了电液比例阀，提高了母线折弯机的工作效率，减低了液压系统的功率损耗 30%，与同类机器相比具有高效、节能和高速的特点。
3）数控后挡料
由伺服电机和进口高精度滚珠丝杠驱动的后挡料装置，定位精度 ±0.1mm。
主要技术参数
1）折弯控制系统
折弯机专用两轴系统。X 轴采用交流伺服电机，Y 轴电液比例控制驱动，光栅反馈。采用角度编程，能够根据材料、板厚和模具自动计算 Y 轴行程和折弯压力。
2）液压系统
液压系统驱动折弯机构运动，最大公称力300kN。采用比例伺服阀和光栅构成闭环控制，定位精度 ±0.1mm。在设计上使用了电液比例阀，提高了母线折弯机的工作效率，减低了液压系统的功率损耗 30%，与同类机器相比具有高效、节能和高速的特点。
3）数控后挡料
由伺服电机和进口高精度滚珠丝杠驱动的后挡料装置，定位精度 ±0.1mm。
主要技术参数
|
参数 |
单位 |
MZ-30 |
|
公称力 |
KN |
300 |
|
折弯精度 |
度 |
±0.3 |
|
快速行程 |
mm/s |
20 |
|
慢速行程，可调 |
mm/s |
0-20 |
|
折弯最大行程 |
mm |
200 |
|
折弯角度 |
度 |
0-180 |
|
控制系统 |
|
埃斯顿DM51 |
|
外形尺寸 |
mm |
3800×1450×1570 |
|
总重量 |
kg |
2000 |
|
后挡料行程 |
mm |
50.5～750 |
|
后挡料最大移动速度 |
m/min |
20 |
|
最大液压力 |
bar |
270 |
|
总功率 |
KW |
7 |
|
U型折弯内宽最小 |
mm |
40 |
|
普通立弯最大尺寸 |
mm |
15×160 |
|
平弯最大尺寸 |
mm |
12×100 |
